侧装式磁翻板液位计选型
RD-UHC-AB翻板式就地显示磁性浮子液位计是UHC系列液位计中最常用、最基本的型式。液位计为翻板显示，侧面法兰安装，方便快捷。

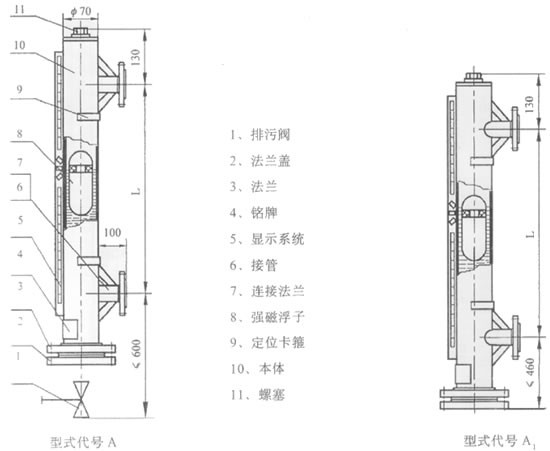

侧装式磁翻板液位计【外形结构】


1、 侧装式磁翻板液位计计选型时，按所需在表1中选定型号后，再按表2选用上下报警、远传、显示仪表等其它附件。
2、 一台公称压力PN6.3Mpa、测量范围1100mm，法兰密封面凸面，带上下限报警开关、干簧——电阻式远传液位变送器，配带LB801齐纳安全栅和数字光柱显示调节报警仪(二次仪表)、材质为00Cr17Ni14Mo2的夹套型磁性翻板液位计，介质密度为0.7g/cm3.
侧装式磁翻板液位计说明
3、 在表1、表2规范以外有特殊要求时，以文字形式说明。
4、 测量界位的，要提供两种介质的密度，且介质密度差要≥0.15g/cm3.
5、 塑料型的连接法兰公称压力为2.5Mpa，但实际工作压力按表1适用介质条件栏。
6、 连接法兰通径、压力、密封面型式如有与表1不同的，请在订货时说明。
7、 上、下指示护管型所标材质指本体，其它主要部件为碳钢，如需全不锈钢的请在订货时注明。
8、 特殊要求、特殊用途，特殊材质的可另行设计制造。
