流量计的选择和介绍（4）

时间：2021-11-15 11:09:20 点击：次

这篇文章为大家简述一下浮子流量计，希望能给大家带来帮助！
浮子流量计又称转子流量计，主要用于中小口径流量测量，可以测液体、气体、蒸汽等，产品系列规格齐全，得到广泛的应用。
1. 浮子流量计工作原理
根据浮子在锥形管内的高度来测量流量，利用流体通过浮子和管壁之间的间隙时产生的压差来平衡浮子的重量，流量越大，浮子被托得越高，使其具有更大的环隙面积,也即环隙面积随流量变化,所以一般称为面积法.它较多地利用于中、小流量的测量，有配以电远传或气远传发信器的类型。
2. 浮子流量计主要特点
(1)适用于小口径和低流速，仪表口径在50mm以下，如选用对黏度不敏感形状的浮子，流通环隙处雷诺数可低至40~500，这时流量系数趋于常数。由于浮子流量计适用的被测流体种类多，因此在小、微流量测量领域中应用最多。
(2)对上游直管段长度要求不高。
(3)宽范围度，一般为10:1，最低5:1，最高25:1。输出特性近似这线性，压力损失较低。
(4)玻璃管浮子流量计结构简单，价格便宜，多用于现场就地指示，但玻璃管容易破碎，且不能用在高温高压场所。

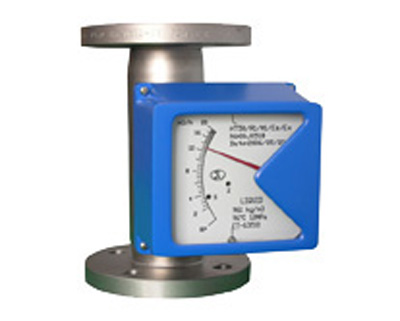

(5)金属管浮子流量计可以用在高温高压场所，并且有标准化信号输出，但价格较贵。
(6)大流量仪表结构笨重，一般口径不超过DN250mm。
(7)使用流体和出厂标定流体不一致时，要进行流量示值修正。一般校准流体液体为水，气体为空气，现场被测流体密度与黏度有变化时要进行流量示值修正。
3. 浮子流量计选用
浮子流量计的选用可从以下几个方面考虑：
(1)作为直观流动指示或测量精度要求不高的现场指示仪表使用，主要解决小、微流量测量。
(2)测量的对象主要是单相液体或气体。
(3)如果只要现场指示，首先可以考虑选用价廉的玻璃管转子流量计。玻璃管转子流量计应带有透明防护罩，以防止玻璃破碎造成流体散溅影响。用于气体时应选用有导杆或带棱筋导向的仪表。如果温度、压力不能胜任则选用就地指示金属管浮子流量式。
(4)如果需要远传输出信号作流量控制或总量积算，一般选用电远传金属管浮子流量计。如环境要求防爆则选用气远传金属管浮子流量计或者防爆型电远传金属管子浮子流量计。
(5)测量温度高于环境温度的高黏度液体和降温易析出结晶或易凝固的液体，应选用带夹套的金属管浮子流量计。
4. 浮子流量计安装
(1)垂直安装在无振动的管道上，流体自下而上流过仪表。
(2)测量污脏流体时应在仪表上游安装过滤器。
(3)如果流体本身有脉动，可加装缓冲罐;如仪表本身有振荡，可加装阻尼装置。
(4)要排尽液体用仪表内气体。
(5)使用条件的流体密度、气体压力温度与标定不一致时，要作必要换算。
