插入式超声波流量计


400-189-0788
0517-86918098

详细介绍

一、概述:

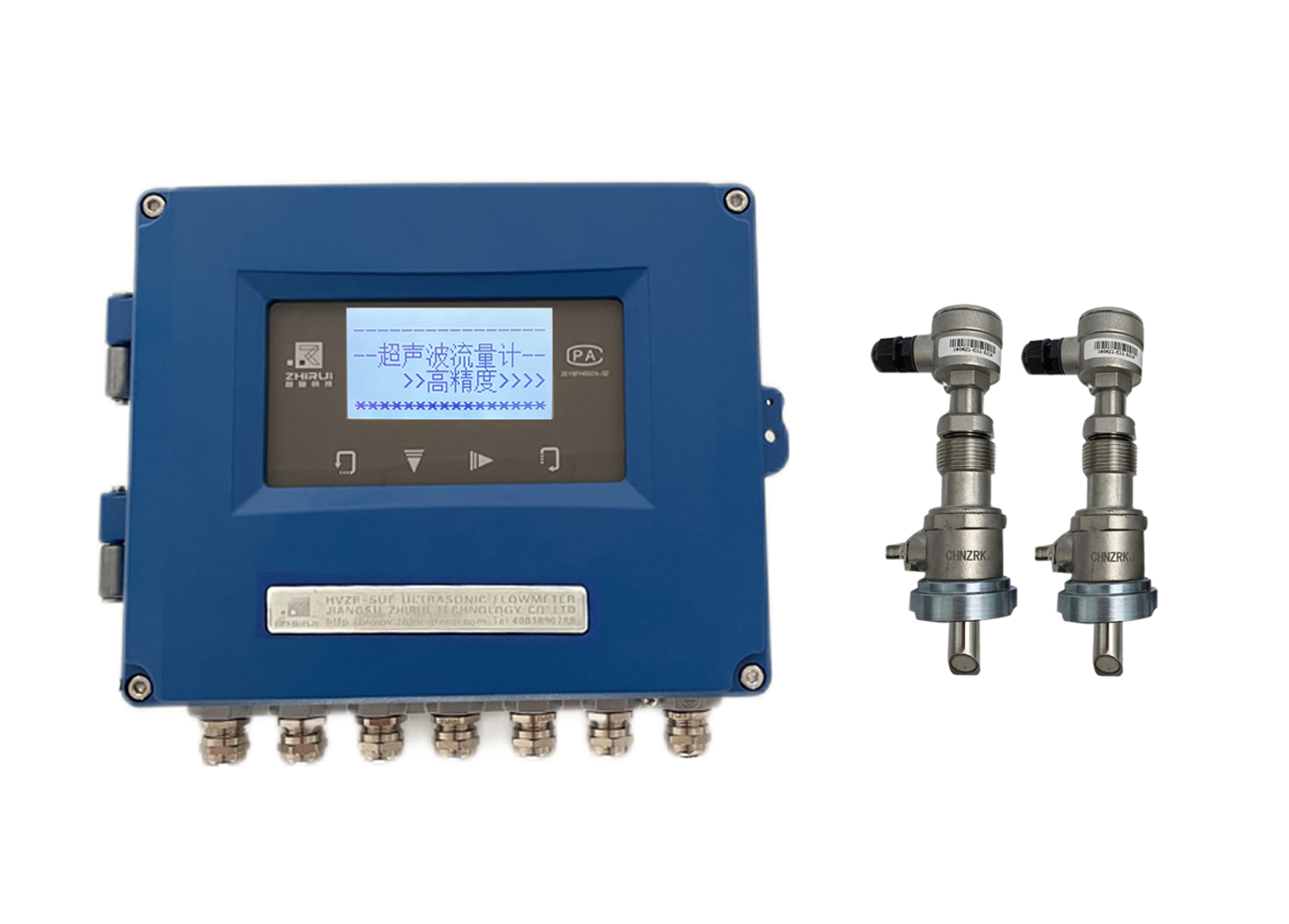

插入式超声波流量计由壁挂式主机和插入式传感器组成。只需在管道表面开两个安装孔即可安装插入式传感器。利用开孔工具,可实现不停水安装插入式超声波传感器,由于传感器直接与流体接触,测量稳定可靠。



二、产品特点:

相对于其他常规流量计,超声波流量计除了具有现场安装灵活性高,高响应速度以及在低流速情况下更优秀的测量能力外,还有以下特点:

1.使用独立的40万门阵列的高性能FPGA芯片。测量速率每秒可以大于300次,对比其他品牌在对测量管径内的气泡耐受率上有很大的提升。 最高可以耐受连续5秒的连续气泡。

2.信号强度增加,对各种水垢,管内生锈以及管内内衬有更大的穿透力。

3./英文双语菜单,方便操作。

4.每一对传感器信号交替循环发送、接收,实现双倍声道的数据采样

5.传感器采用我们特有生产制造工艺及配对技术,零点范围可以控制在0.03m/s内。每一对传感器静态之间的时差<2纳秒,从而有效保证测量时差的真实性。



三、结构形式:



四、技术参数:

1、工作电源: 85-264VAC和隔离24VDC双电源输入接口

2、功耗:工作电流为50mA(不连接键盘显示和蜂鸣器不响的条件下)

3、信号输出:

1路标准隔离RS485输出,

1路隔离4-20mA0-20mA有源输出

10CT输出(脉冲宽度6~1000ms间可编程,出厂默认200ms)

1路隔离继电器输出,可输出正、负、净累计脉冲和各种报警信号

4、信号输入:两路三线制PT100铂电阻输入回路,可实现热量计量功能(焓差法) 34-20mA输入可选,准确度0.1%,可输入压力、液位、温度等信号,也可以作为数字接口使

5、显示: 2×10背光型汉字或者2×20字符型液晶显示器(中英文双语可选择)

6、操作: 4×4轻触键盘窗口化操作

7、其它功能:自动记忆前512日、 前128个月、前5年的累积流量和工作状态;自动记忆前64次上、断电时间和流量并可实现自动或手动补加;并可以通过MODBUS协议读出

8、防护等级: IP67



五、产品选型:

企标

型号

产品类型

通径

流体温度

管道材质

精度

说明

HVZR













企标



-SUF











超声波流量计型号



EC









外夹式

PI









插入式

PSI









管段式



-XXX







80表示DN80



T1





常温(-40℃~60℃)

T2





高温(-40℃~160℃)



H



S



铸铁、塑料等不可焊接材料

C



水泥



EA

1.0级

ES

0.5级

HVZR

-SUF

EC

-XXX

T1

H

ES

完整选型
